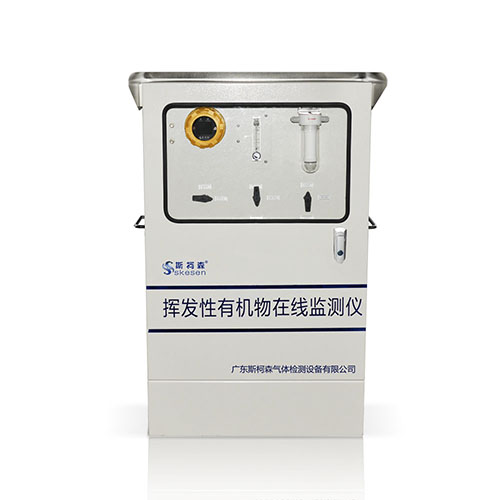

SKSG-ATVOC VOC在线监测系统

概述

VOC 是挥发性有机化合物，按其化学结构可以分为烷类、芳烃类、酯类、醛类和其他等，最常见的气体组 分有苯、甲苯、二甲苯、苯乙烯、三氯乙烯、三氯甲烷、三氯乙烷、二异氰酸酯（TDI）、二异氰甲苯酯等等，这些气体在喷漆、石化、化工、制鞋、印刷、电子、服装干洗、石油、建筑等行业均有排放，VOC 对人体 的伤害很大，会引起慢性中毒，损害肝脏和神经系统，甚至会导致白血病的产生。SKSG-ATVOC挥发性有机物在线监测仪适合应用在烟气 VOC有组织 排放和环境大气 VOC 无组织排放检测场合。

方案特点

• SKSG-ATVOC 型检测仪适用于烟气 VOC有组织 排放和环境大气 VOC 无组织排放检测；
• 维护简单方便、性价比高；
• 采用的是进口PID光离子传感器、测量可靠、准确度高；
• 带有过滤、降温预处理系统确保传感器、检测仪可靠运行；
• 就地液晶显示和GPRS无线远程通讯，实时上传至环保局或用户监测中心传输数据；

系统组成

SKSG-ATVOC挥发性有机物在线监测仪采用PID光离子化原理，实现对固定污染源或大气中VOCs总量进行全面准确监测。所监测VOCs包含芳香类：苯、甲苯、萘 、硝基苯、氯苯等；饱和烃及不饱和烃：辛烷、乙烯、环已烷等；酮，醛，醚；胺类 ；卤代烃类；硫代烃类，醇类；酯类；肼类等。可快速分析VOCs总量，对VOCs超标排放、气体泄漏及时预警，广泛应用于各种工业污染源排放有机物总量的定性分析。 系统分析流程：样气经伴热抽取后，由冷井进行快速除水防止样气在后端管路冷 凝，之后经过精细除尘过滤、恒压、恒流量调节装置后，到分析单元进行VOCs总量（ 即TVOC）分析。

主要特点

• 光离子技术传感器 • 4~20mA模拟信号输出
• RS-485（支持MODBUS）数字通讯
• 无线信号（GPRS、Zigbee、WIFI）传输
• 泵吸式和扩散式两种采样方式，适用各种工况条件
• 红外遥控加触摸按键外部调节、设置、可不开盖维护、标定
• LED高清液晶显示
• 一级、二级报警开关量输出功能
• 高亮LED声光报警指示
• 工作电源范围9V~35VDC

（1）技术参数
